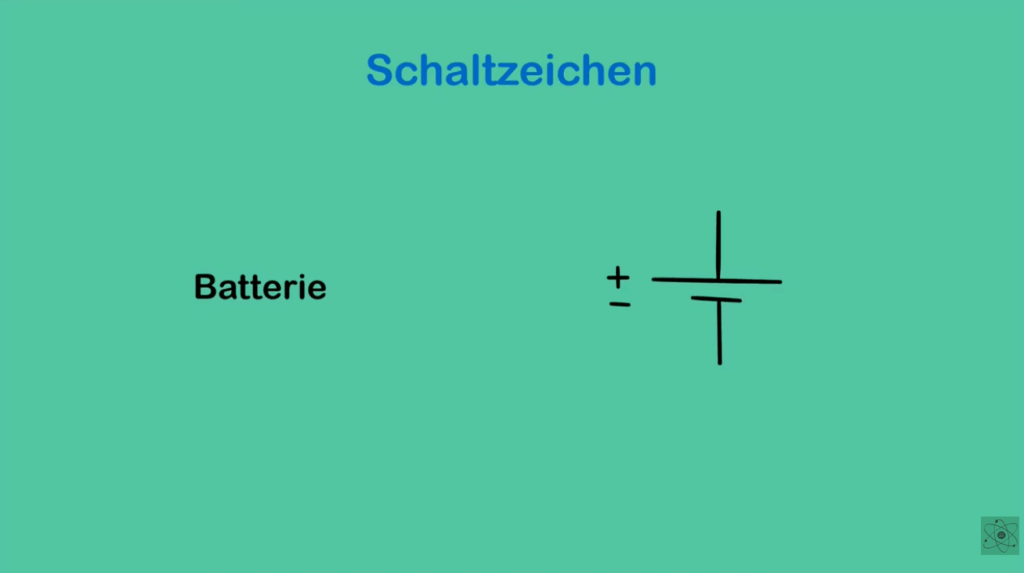

- die Symbole für die Spannungsquelle (Batterie),

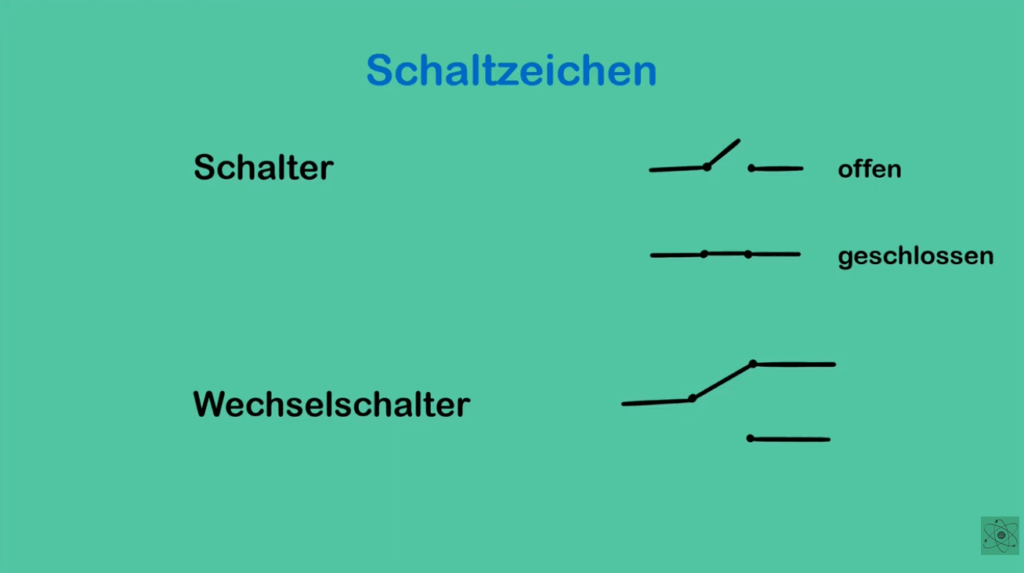

- den Schalter (offen und geschlossen),

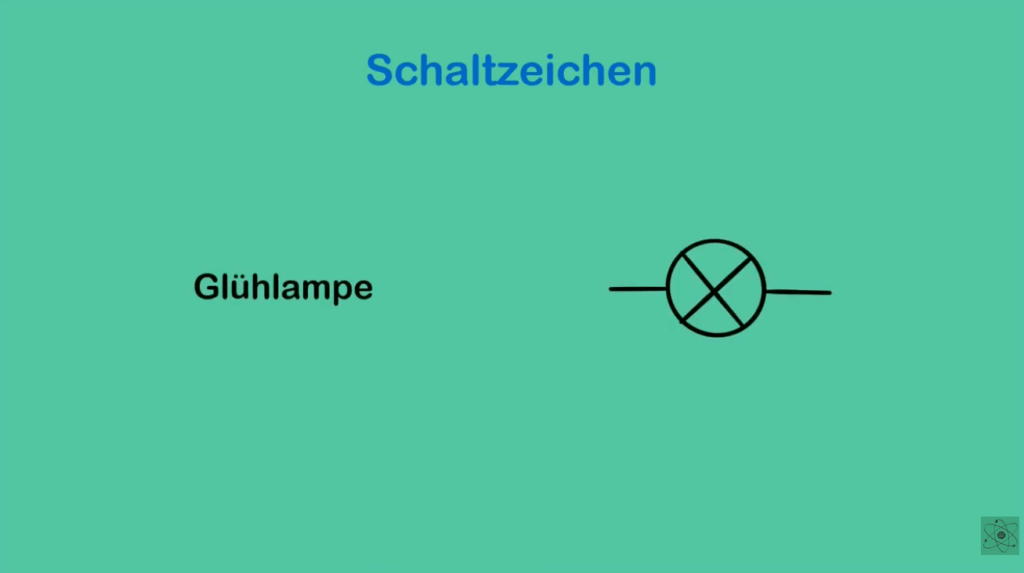

- die Glühlampe, den

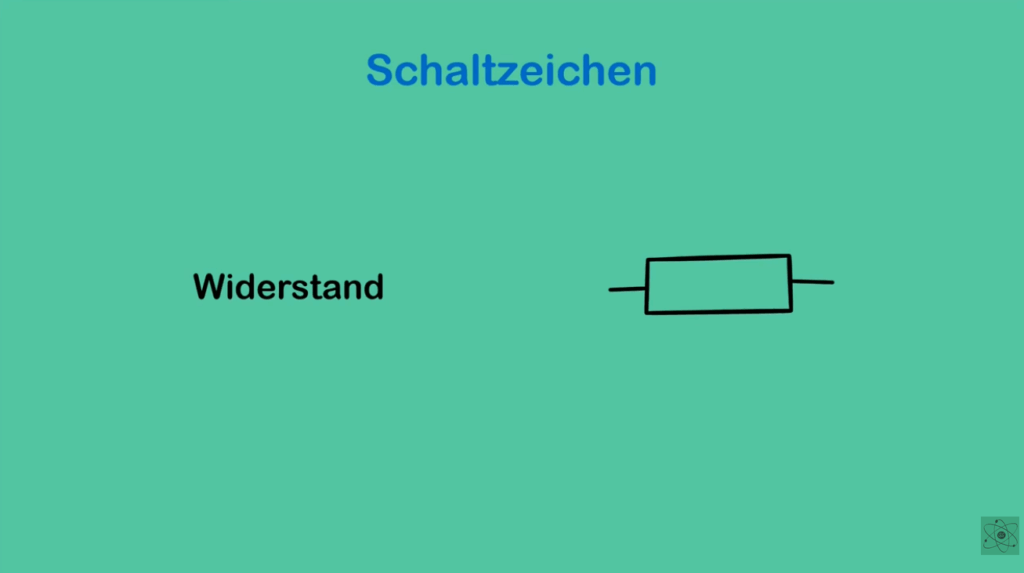

- Widerstand

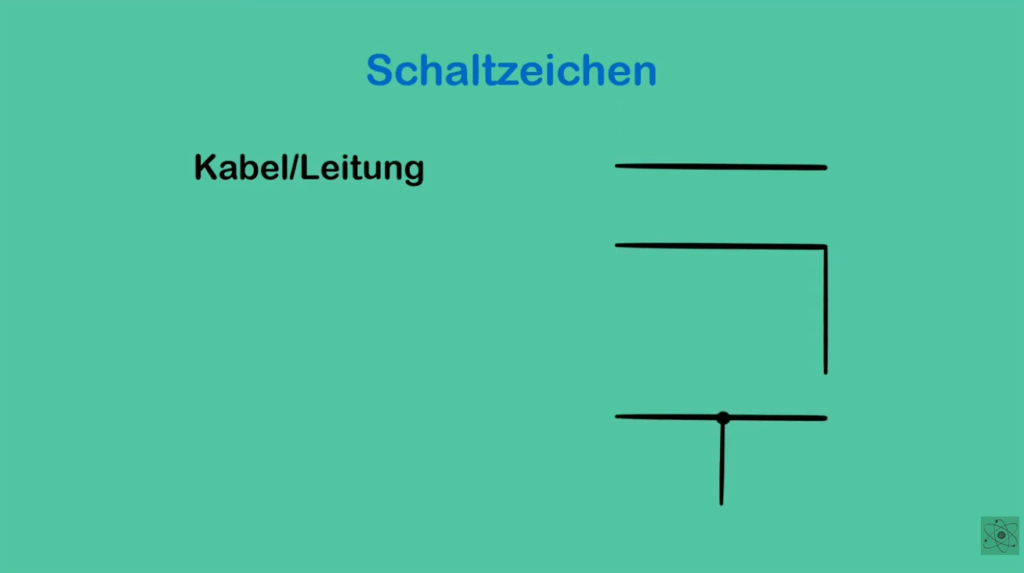

- und die Leitung.

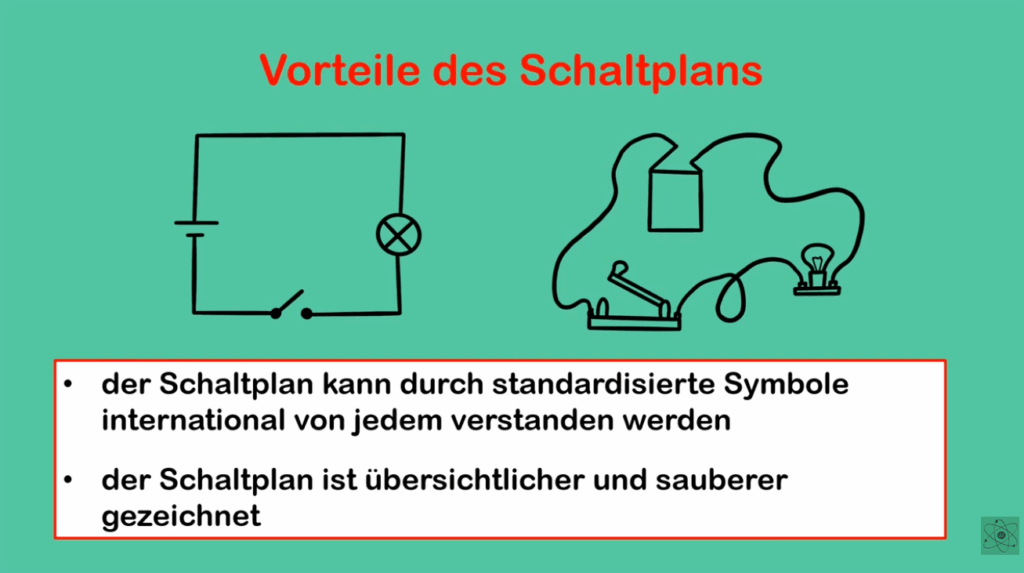

Verwende standardisierte Symbole für Bauteile und zeichne Kabel in geraden, rechten Winkeln. Platziere Eingänge links und Ausgänge rechts, vermeiden es, Bauteile in Ecken zu zeichnen, und überkreuze keine Leitungen unnötig. Achte auf die korrekte Ausrichtung von Bauteilen und überprüfe den Plan sorgfältig auf Fehler und vollständige Verbindungen!
Diese Symbole werden in Schaltplänen verwendet, um die Komponenten eines einfachen elektrischen Stromkreises darzustellen und zu visualisieren
